::產品概述::

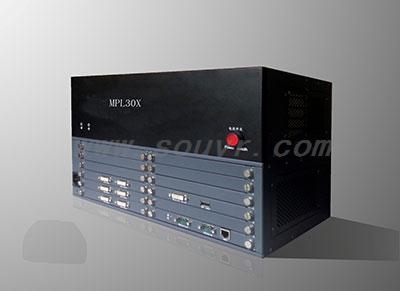

Mviewtech MPL30X異形LED拼接處理器

Mviewtech MPL30X異形LED拼接處理器是大視電子根據市場需求，推出的創意LED拼接處理器，他相較傳統LED處理器和其他拼接處理器有著非常豐富的創意設計功能，能夠滿足幾乎任何異形創意LED拼接顯示的要求。
?

1.1 主要技術特點和優勢

l 全新的架構設計

輸入輸出卡和控制卡，采用插卡結構，背板采用無源交換設計，系統易維護及更換。

輸入卡：
* 支持Dual link DVI和Displayport輸入，支持超高分可完全自定義信號輸入。DP/DVI輸入自動檢測。單臺支持7路2K信號輸出，配合NVIDIA Quadro K4000/K5000/K6000顯卡，單臺服務器可以支持96路輸出，桌面分辨率可達16Kx16K；全實時處理，支持主動立體/被動立體；無丟幀/無圖像撕裂。
* 單個接口支持4K超高分辨率輸入，典型分辨率6144x768 60Hz；
* 當采用DVI和DP同時輸入時支持16Kx2K超高分分辨率輸入，典型分辨率11000x1200 60Hz輸入；
* 支持DP作為超高分辨率動態底圖輸入(6144x768 60Hz)，DVI 作為子窗口，子窗口可以任意大小，滿足宣傳片展示/會議模式（影片播放全屏，會議模式居中顯示）DVI輸入支持800x600-6144x768@60Hz，可以靈活接各種矩陣信號，輸入自動適應到窗口大小。

輸出卡：
* 支持800x600-2048x1200@60Hz分辨率，同時支持主動立體120Hz信號無損輸出 1024x768- 1280x800@120Hz，支持任意像素重疊和像素分離功能，65x65超精細網格調試，逐點移動，逐點幾何校正模式
* 輸出支持冗余備份輸出，防止意外靜電損壞。
* 支持0-360度旋轉，1度為單位（該功能為選配）。
* 支持遮罩功能（該功能為選配），遮罩功能采用純硬件處理，靈活的切換功能，使用戶在桌面和應用程序中一鍵切換。

系統控制卡：
* 支持網絡和RS232串口調試，支持系統定時，同時提供額外RS232串口，方便聯控。

背板：
* 采用無源背板交換設計，背板無任何有源器件。系統維護無需更換背板。

1.2 主要技術

任意區域疊加和分離技術

MPL30X異形LED拼接處理器支持對輸入畫面的任意內容進行區域疊加和區域分類技術，特別適用于復雜異形圖像的處理

非線性幾何校正功能

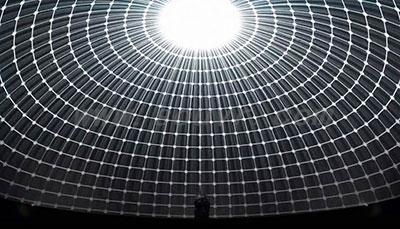

MPL30X異形LED拼接處理器配備大視電子的第三代數字光學校正純硬件幾何校正技術，具有更高級的百分之一像素保真能力，具備業內超精細幾何校正保真能力，借助內部的超寬像素處理電路達到了超亞像素級幾何校正能力，其第三代非線性多濾波器和紋理補償技術保障技術進一步升級將畫質保真能力提高到更高的水平，其內部的幾何變形能力也獲得了進一步升級，提供了可調網格校正功能，使得MPL30X異形LED拼接處理器能夠完善的實現高性能的弧形，桶形，球面和其他任意異形顯示，可以應對幾乎任何復雜的顯示應用。

同時該幾何校正能力實現了業界首個即時起效所見即所得的超快速校正，使得應對復雜校正時的適用性和可維護性大大提高。

多路超同步技術

MPL30X異形LED拼接處理器配備大視電子專利的超同步技術，保證了無論是單臺各輸出間還是多臺設備間的精確同步，同步級別達到微妙級，不會因?yàn)椴迦胩幚碓斐扇魏尾煌浆F(xiàn)象。

::應用范圍::

該產品可以廣泛應用在虛擬仿真，虛擬現實，軍事，3D游戲，高分辨率邊緣融合系統，高清醫療顯示。

::技術特征::

?輸入輸出卡和控制卡，采用插卡結構，背板采用無源交換設計，系統易維護及更換
?單個接口支持4K超高分辨率輸入，典型分辨率6144x768 60Hz
?支持網絡和RS232串口調試，支持系統定時，同時提供額外RS232串口，方便聯
?采用無源背板交換設計，背板無任何有源器件。系統維護無需更換背板
?MPL30X異形LED拼接處理器支持對輸入畫面的任意內容進行區域疊加和區域分類技術，特別適用于復雜異形圖像的處理
