沉浸式CAVE展示系統

CAVE(Cave Automatic Virtual Environment)是一種基于投影的虛擬現實系統，它由圍繞觀察者的四個投影面組成。四個投影面組成一個立方體結構，其中三個墻面采用背投方式，地面采用正投方式。若放置CAVE系統的房間大小有限，可通過反射鏡把投影圖象投影到屏幕上以節省空間。觀察者戴上液晶立體眼鏡和一種六個自由度的頭部跟蹤設備，以便將觀察者的視點位置實時反饋到計算機系統和體驗身臨其境的感覺。當觀察者在CAVE中走動時，系統自動計算每個投影面正確的立體透視圖象。同時，觀察者手握一種稱為Wand的傳感器，與虛擬環境進行交互。

CAVE是世界上第一個虛擬現實系統，它把高分辨率的立體投影技術、三維計算機圖形技術和音響技術等有機地結合在一起，產生一個完全沉浸式的虛擬環境。

該系統可提供一個房間 大小的四面（或六面）立方體投影顯示空間，供多人參與，所有參與者均完全沉浸在一個被立體投影畫面包圍的高級虛擬仿真環境中，借助相應虛擬現實交互設備（如數據手套、力反饋裝置、位置跟蹤器等），從而獲得一種身臨其境的高分辨率三維立體視聽影像和6自由度交互感受。由于投影面幾能夠覆蓋用戶的所有視野,所以CAVE系統能提供給使用者一種前所未有的帶有震撼性的身臨其境的沉浸感受。

基于系統這種完全沉浸式顯示環境特性，如需查看更多內容請點擊>>

CAVE (Cave Automatic Virtual Environment)在外形上是使用投影系統，圍繞著觀察者具有多個圖像畫面的虛擬現實系統，多個投影面組成一個虛擬空間。理論上CAVE是基于計算機圖形學把高分辨率的立體投影技術和三維計算機圖形技術、音響技術、傳感器技術等綜合在一起，產生一個供多人使用的完全沉浸的虛擬環境。適合于教學和科研：

典型系統應用領域：

◆ 虛擬樣機、虛擬制造、虛擬設計、虛擬裝配
◆ 模擬駕駛、訓練、演示、教學、培訓等
◆ 虛擬生物醫學工程（虛擬手術/醫學分析；基因/遺傳/分子結構研究）
◆ 地質、礦產、石油
◆ 航空航天、科學可視化
◆ 軍事模擬、指揮、虛擬戰場、電子對抗
◆ 地形地貌、地理信息系統（GIS）
◆ 建筑視景與城市規劃
◆ 地震及消防演練仿真

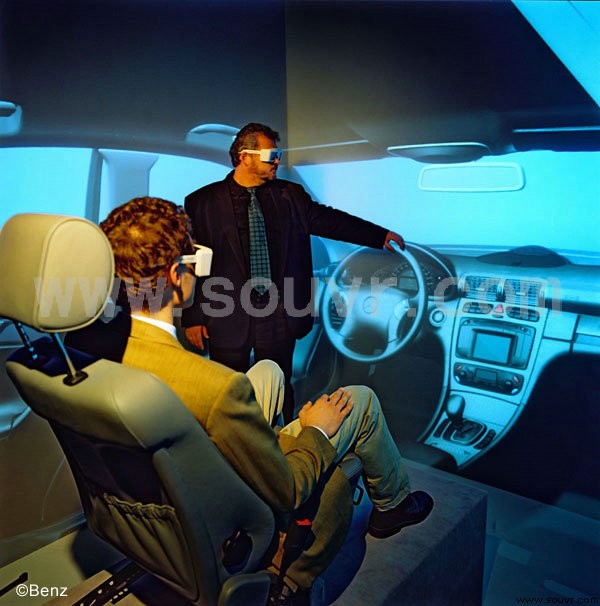

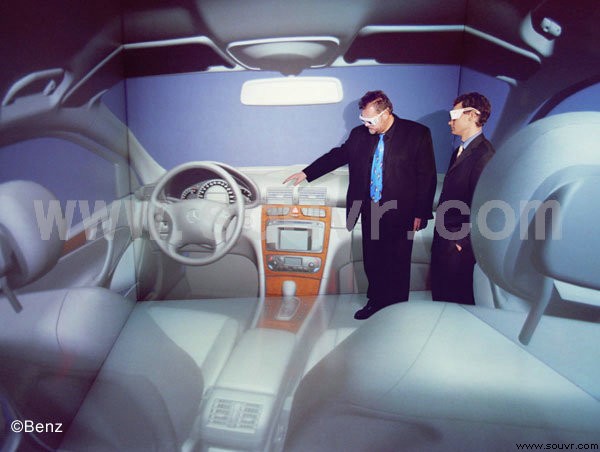

成功案例圖片展示

CAVE系統的構想是于1992年提出,最初的開發動機是為了獲得 一種全新的科學數據可視化手段. 然而，當時處理大量的可視化數據并實時生成立體影像需要在大型UNIX圖形工作站的支持下才能完成,這就使得整個系統的造價十分昂貴。當時這類大型專業UNIX圖形工作站(可視化系統)的價位約在幾十萬到百萬美金，這使得CAVE系統的使用范圍局限在大型的研究所或?qū)W術單位中.

近年來,高性能PC在計算能力和圖形處理能力已經能夠逐漸接近甚至超越專業UNIX圖形工作站.以多臺具有較高性能價格比的高性能PC作為圖形處理核心。如需查看更多內容請點擊>>

通常，我們的系統是以4臺或6臺高性能連網PC作為一個并行計算集群系統來替代傳統CAVE配置中昂貴的UNIX圖形工作站，采用高性能的主動或被動式立體顯示技術，每臺PC工作站分別負責CAVE系統中一個投影面的立體影像繪制工作。 如需查看更多內容請點擊>>

CAVE虛擬現實系統的組成部分：
