簡介

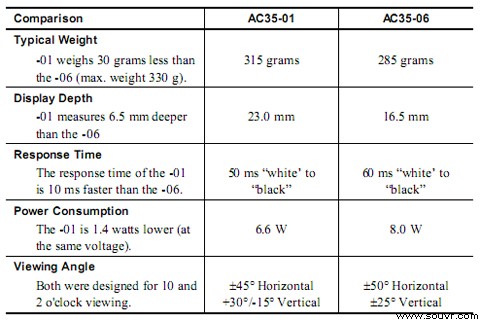

NL3224AC35-01和NL3224AC35-06兩款顯示器之間存在一些區別。

連接
兩款顯示器的輸入信號差異沒有直接列出。兩種顯示器均與多種視頻信號兼容，但信號的連接格式和處理方法略有不同。

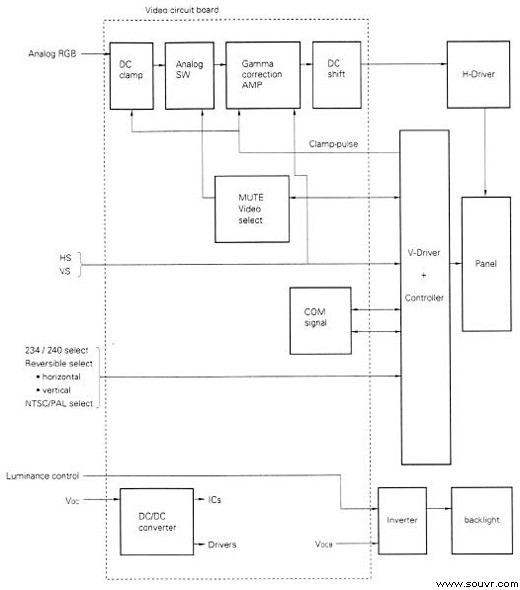

01型顯示器接收模擬RGB信號，以及數字負極CMOS同步信號（包括水平同步和垂直同步）。該顯示器可生成時鐘信號（用于執行內置邏輯）接受外部時鐘輸入。掃描方向可以調整為由右至左，或者由上至下，允許用戶旋轉顯示器或翻轉圖像。顯示器的默認模式為NTSC，并配有PAL顯示模式，在PAL模式下，掃描線以6至7線的速率縮減，這樣有助于糾正NTSC和PAL兩種制式之間的線數差異。顯示器可以在240或234線下運行。亮度控制規定了脈寬調制，最高CMOS為全亮度，50%負載循環為半亮度。

06型顯示器與01機型十分相似，最明顯的區別是，06機型配有復合視頻輸入接口，可以接受標準的NTSC信號。NTSC由四種信號疊加組成，分別為：亮度（像素亮度）、色度（像素顏色），這兩種信號為模擬信號；還有Hsync（水平同步）和Vsync（垂直同步）兩種CMOS數字信號。

06機型可接受模擬RGB信號和數字負極CMOS同步信號或復合信號。沒有外部時鐘選擇。掃描方向可以調整為由右至左，或者由上至下。沒有PAL模式。顯示器可以在240或234線下運行。用戶可以對色彩、色調、亮度進行調節，配有模擬（0至5V）輸入級別。
