捕捉測量

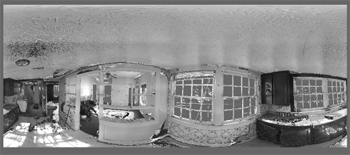

該圖像是對正在上演的謀殺現場的一個房間的掃描。進行約28萬次測量的360°掃描 –簡單的一次觸摸即可開始掃描過程。Focus3D約需4分鐘的時間生成該掃描。掃描點大約有10萬個，耗時不到1分鐘。

像地板邊緣或窗口頂部的數據顯示彎曲，這是3D數據進行2D投影顯示的結果。不表示數據發生失真，在3D中這些邊緣可正確顯示。

Focus3D自動拍攝彩色圖像并自動傳輸至激光數據，可用于生成犯罪現場的全彩、3D、電腦繪圖模型......

測量

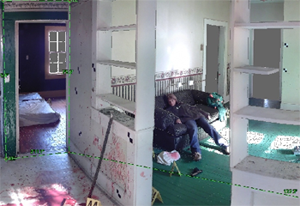

該圖顯示了上圖中顯示數據的一個特寫。只要這些數據轉移到SceneVision-3D，您即可測量任意兩點之間的距離。你如果在掃描中可以看到兩點，就可以測得它們之間的距離。 SceneVision還提供許多更為先進的測量功能 - 包括Wall Wizard，用于捕捉房間的所有邊緣，進行角度測量和垂直測量......

模型

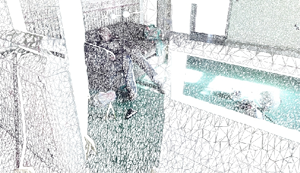

使用掃描數據，SceneVision-3D自動創建整個場景或場景中對象的3D計算機圖形模型。本圖顯示了一個“線框”模型 – 通過連接掃描儀多點創建的表面。該模型可在SceneVision中從任何視點查看。

視圖
該圖顯示使用“映射”到上方模型的實際景物顏色查看的相同數據。其并不僅是一個圖像 – 而是一個完整的3D模型。 SceneVision提供創建這些固體、全彩色、3D計算機圖形模型的工具。

視點位置
如圖所示，使用一條垂直線及到眼睛高度的金字塔演示一個人的位置。點擊金字塔可更改視點，從而精確演示其從現在的位置看到的場景。

輪廓
該圖顯示了上方謀殺現場的一個簡單、準確的輪廓。使用SceneVision-3D測量功能在數分鐘內完成創建工作。數據即便未能捕獲（如天花板的一部分或家具遮蓋的角落）也能通過簡單的擴展表面到隱藏邊緣進行計算。 SceneVision-3D的Wall Wizard能夠快速、簡便地生成這些測量和圖形。

鮮血飛濺
SceneVision提供鮮血飛濺3D特寫圖像的功能，并通過專家的計算或使用程序預測其軌跡顯示。左圖是鮮血飛濺在墻上的模擬。3滴飛濺的血滴被測量，其中紫線代表計算出的3D軌跡。藍線代表垂直于墻壁所繪圖中的一條線。

照片熱點
在SceneVision中，你可以將特寫照片附加到場景中的任何點上。該圖中已將一副武器的照片添加到場景中，并在用戶雙擊相應注釋時出現。

任意視點
模型一旦創建后，可在任何標準PC的任意視點進行實時觀看。下面這兩個圖像顯示同一場景從兩個不同視點觀看的效果。（圖像的黑色部分是未經掃描的區域 - 房間外或是三腳架下方。右邊圖像中的“浮動”線是左圖中看到的窗口的一部分。）
