::產品概述::

OptiTrack V120:SLIM

V120：SLIM是一款120赫茲板級攝像頭，適用于機器視覺和定制跟蹤領域的OEM集成。該產品可根據需要提供組件升級，如濾鏡轉換器等。產品附帶免費OptiTrack軟件開發包，可對攝像頭功能進行全面控制，還可查看捕捉數據及預處理視頻數據。如需進行多臺攝像頭的立體跟蹤，可使用Tracking Tools軟件。

配件組裝

客戶可以根據實際需要對SLIM進行組裝，以便達到適當配置，從而更好地滿足客戶的應用要求，提高產品性價比。

可選組件包括：

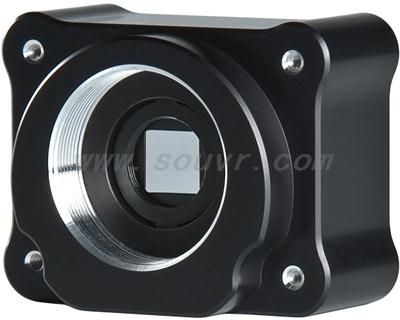

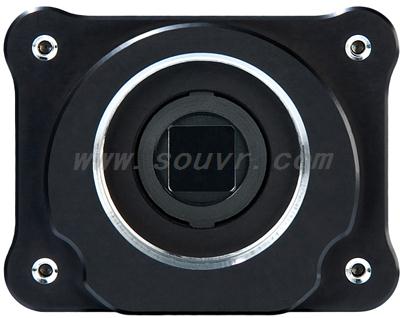

• 鋁合金外殼與CS鏡頭安裝架和?-20三角架接口
• 800納米通光濾鏡、濾鏡轉換器或空濾鏡插頭
• CS到M12及CS到C鏡頭接口適配器（僅與外殼一起提供）

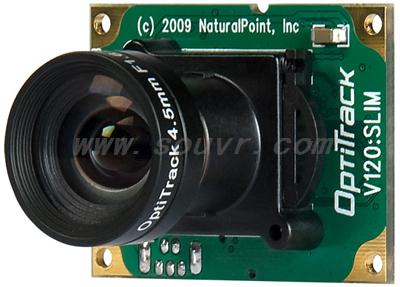

• 3.5毫米、4.5毫米和5.5毫米的OptiTrack M12鏡頭
• 其他外殼配有同步間隔輸出線或微型9針接頭

機載MJPEG壓縮

發送全幀頻、全分辨率MJPEG壓縮灰度視頻，USB帶寬只占未壓縮視頻的十分之一。MJPEG壓縮處理有助于將多臺攝像頭的視頻傳送至電腦，比原始灰度視頻的靈活性更強。

機載圖像處理

除了傳送灰度視頻以外，V120:SLIM攝像頭還可以對標記物數據進行探測和處理，然后通過USB將其傳送至電腦。該功能極大地降低了對主機電腦處理能力的要求，同時節省了USB帶寬。

攝像頭同步

每臺電腦可最多同步運行24個SLIM攝像頭。每個同步攝像頭可以單獨設置，并在不同的視頻模式下運行。用戶還可以通過OptiHubs集線器來實現外部同步功能。

濾鏡轉換技術

用戶可以對V120:SLIM進行升級，為其增添濾鏡轉換技術，從而實現對可見光譜的拍攝。該技術通過軟件控制電磁線圈，在可見光與紅外鏡頭濾鏡之間切換，從而既可以拍攝到可見光視頻又可以拍攝紅外視頻。我們的高品質鏡頭可確保兩種濾鏡模式下的焦點均達到高度清晰。

其他功能和規格

• 120赫茲
• 傳感器分辨率 640 x 480像素
• 8.33毫秒延遲
• 需要500毫安@5V
• 1.9寸（寬）x 1.47寸（高）x 0.984寸（深）+ 0.071寸（LED）
• USB 2.0高速迷你B型接頭
• 可選的同步輸出線或者微型9針接頭
• M12鏡頭安裝架
• 其他機箱配CS鏡頭座和?-20三角架螺紋接頭
• 電子曝光控制裝置
• 幀頻控制（30、60、120幀）
• 幀抽取控制（每N幀傳送）
• 1/2和1/4灰度空間抽取控制（320 x 240；160 x 120）
• 圖像大小窗口

兼容軟件

OptiTrack SDK

OptiTrack軟件開發工具包是NaturalPoint公司提供的免費軟件，可用于對V120:SLIM攝像頭的功能進行控制。簡單易用的API和范例程序可幫助用戶輕松創建出自己的應用程序。用戶可以使用該軟件同時查看多個攝像頭數據/視頻窗口，跟蹤多個物體，還可以將數據與自己的程序結合使用。API通過COM自動化接口連接，與C/C++、Delphi、Visual Basic、VBScript等語言兼容。

兼容版本1.3.037 Beta 2或更高

同步說明：如使用OptiTrack軟件，則OptiHubs集線器不應在V120:SLIM同步鏈中作為主機使用。

Tracking Tools（意：跟蹤工具）

Tracking Tools是NaturalPoint公司的實時3D光學跟蹤解決方案，采用高度集成環境，融校準、跟蹤、記錄、輸出等功能于一身。軟件可創建自定義硬體，并導出至行業標準VRPN及Trackd協議，數據可用于交互3D可視化、生物統計分析、工業自動化以及其他多種專業應用領域。Tracking Tools 2.0版支持同時捕捉多個空間，空間交錯功能可確保較高的捕捉幀頻，還支持多個場景攝像頭，具有較強的可擴展性。

兼容2.1.0或更高版本

同步說明：如OptiHubs在V120:SLIM同步鏈中作為主機使用，有些配置必須在Tracking Tools軟件中進行設置。

基礎配置套裝

以下套裝包括一個M12鏡頭所需的基礎配置。

V120:SLIM攝像頭套裝（無機箱）套裝包含以下物品：

• OptiTrack V120:SLIM攝像頭
• M12鏡頭4.5毫米F#1.6無濾鏡，低失真
• 濾鏡：800納米紅外通光
• USB連接線高級，伸直：2米
• V120同步分支線

V120:SLIM攝像頭套裝（含機箱）套裝包含以下物品：

• OptiTrack V120:SLIM攝像頭
• M12鏡頭4.5毫米F#1.6無濾鏡，低失真
• 濾鏡：800納米紅外通光
• USB連接線高級，直：2米
• OptiTrack V120機箱
• CS到M12鏡頭適配器
• V120同步分支線

系統要求

• Windows 2000/XP/Vista/7
• 1 GHz Processor
• 256 MB of RAM
• 5 MB of free hard disk space
• USB 2.0 Hi-Speed port

::產品規格::

::應用范圍::

適用于在動畫制作、游戲開發、醫學研究、人類的全身或面部動作的準確捕捉等諸多領域。

::技術特征::

• 120赫茲板級攝像頭
• 客戶可以根據實際需要對SLIM進行組裝，以便達到適當配置
• 機載MJPEG壓縮
• 機載圖像處理
• 攝像頭同步
• 濾鏡轉換技術

::資料下載::

搜維爾OptiTrack V120 SLIM 動作捕捉攝像頭介紹
