::產品概述::

Ascension 3D Guidance trakSTAR 電磁式空間位置追蹤系統

trakSTAR是Ascension公司3D Guidance系列小型磁場傳感超快跟蹤器的全新機型。產品共配有四個微型傳感器，刷新頻率最高可達420次每秒，用戶可根據需要自行選擇。

傳感器直徑尺寸從1.5毫米到8毫米不等，具有很好的隱蔽性，而且使用非常簡單。除了Ascension公司的中程發射器以外，trakSTAR還支持小型（230克）直流磁場發生器，可以安裝在人體或者物體上使用。

功能特點

?快速、動態跟蹤 – 頻率為每秒240至420次
?微型無源傳感器 – 輸出信號不受“電源線”噪音源影響
?全方位跟蹤 – 沒有慣性漂移或光學干擾
?抗金屬干擾 – 非磁金屬不會造成數據失真

6DOF 傳感器

組件

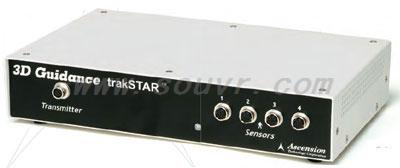

?電子元件
?直流磁場發射器

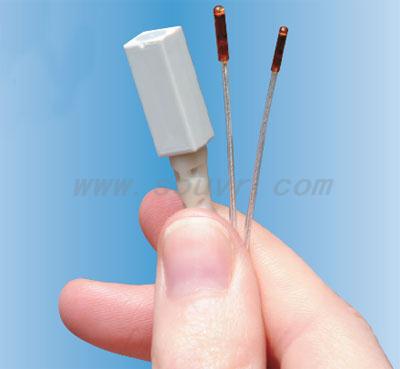

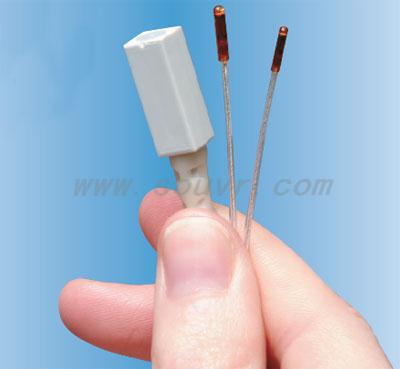

?8毫米、2.0毫米和1.5毫米傳感器（外徑）
?前置放大器

新特性

?小型發射器：重量輕，可安裝在使用者身體或頭部上使用
?精巧的桌面電子元件配內部電源模塊（無外接電源）
?混合搭配微型傳感器

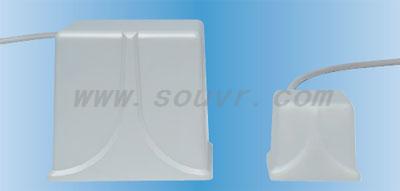

發射器選擇

中程發射器
20-61厘米X15-30厘米Y、Z范圍.安裝與使用：9.6厘米（3.8英寸）立方體，可產生脈沖直流磁場，適用于中等范圍的高精度跟蹤。

短程發射器
20-36厘米X8-15厘米Y、Z范圍,安裝與使用：6.3厘米（2.5英寸）發射器，重量僅230克，可產生脈沖直流磁場，適用于小范圍的高精度跟蹤。

默認配置

?一個3D Guidance trakSTAR電子元件
?一個3D Guidance trakSTAR中程或短程（空芯）發射器
?一至四個傳感器（型號800、180、130）
?一根USB連接線
?一根RS-232連接線
?安裝和操作指南、接口軟件模塊（包括winBird）光盤
?快速安裝指南

::產品規格::

::應用范圍::

適用于醫療等諸多領域。

::技術特征::

?快速、動態跟蹤 – 頻率為每秒240至420次
?微型無源傳感器 – 輸出信號不受“電源線”噪音源影響
?全方位跟蹤 – 沒有慣性漂移或光學干擾
?抗金屬干擾 – 非磁金屬不會造成數據失真

::下載資料::

trakSTAR driveBAY參數規格

Ascension 6DOF 六自由度電磁式傳感器型號說明
