::產品概述::

PiXYZ Studio/Editor是同一個軟件包，但根據購買的許可證類型不同，在功能上也有一點區別。在核心功能上，PiXYZ Studio和PiXYZ Studio Editor是完全一致的。兩者唯一的區別就在于對Python腳本編輯器的支持。在用戶定位上，PiXYZ Studio主打小型工作室，偶爾需要處理復雜的CAD數據，而又不希望通過重建數模這種方式來準備美術素材。PiXYZ Studio Editor則面向中型團隊，經常性需要處理各種來源的CAD數據，有一定的二次開發能力。利用Pyhon編程，可以把常用美術工作做成自動化的流程，從而節省出更多的時間和成本。

請注意Python編輯器是只有PiXYZ Studio Editor才有的功能。非Editor版本是沒有這個面板的。

簡單的講，PiXYZ Software目前提供的產品有主要有4種：
?PiXYZ Studio/Editor
?PiXYZ Plugin
?PiXYZ Review
?PiXYZ Connect/Pipeline

數據修復：
常見的CAD數據包含的都是基于NURBS曲面等方式描述的參數化模型，在面片化(Tessellation)后經常會遇到一些面片法線反轉、曲面之間出現裂縫等問題。CAD數據修復包含但不限于連接面片、修正法線、修正拓?fù)浣Y(jié)構等功能。所有這些算法都只需使用一個命令即可完成。

PiXYZ STUDIO軟件是一款功能獨特的3D文件制作工具，搭載先進的鑲嵌細分器。軟件可縮小行業主流軟件（如：Catia, NX, SolidWorks等軟件）的CAD文件大小，優化模型的網格。

輕量化：
真實的CAD數據通常會包含大量的細小物體，不可見物體，參數節點，面片化后還會產生巨量的多邊形。很多DCC軟件如3dsMax、Maya都有一定的輕量化功能，但這些軟件畢竟不是為輕量化而生的，面對大規模的數據處理往往力不從心。PiXYZ Studio擁有上百個輕量化算法，專門為數據準備階段而設計。只需幾個命令，就可以完成對數據層次結構的合并、抽取、重組織、減面、修復等操作。更可以通過腳本把這些動作變成自動化的方案。

?優質網格
?多邊形數量尚佳
?復雜模型
?占用內存少
?自動快速處理

操作流程

1.在PiXYZ STUDIO軟件中導入原始CAD文件，文件格式支持CATPart, 3DXML, Solidworks, JT, STEP等。
2.高效處理大型CAD文件。
3.對CAD模型進行鑲嵌細分，用鑲嵌細分算法把模型轉化為網格數適當?shù)哪Ｐ停詣由蒛V。
4.用戶交互界面直觀易用，能對三維網格進行交互式處理，并按照場景需要合并和動態處理網格。
5.軟件擁有大量優化三維模型的高級算法，如：樹優化，抽取，去孔，消隱，自動UV，自動生成代理，預定義定制場景等。
6.把經過鑲嵌細分優化后的模型導出到您常用的軟件中，如：Unity 3D，Unreal Engine, VRED, WebGL, 3DSMax, Maya, SketchUp等。
7.用我公司PiXYZ格式保存您優化后的三維模型，在內容創作和優化過程中享受軟件的靈活和高效。
8.使用Python腳本半自動處理，重復制作數據制作場景。
9.使用STUDIO.batch軟件的I/O功能一次性批處理三維文件。

激動人心的解決方案

CAD格式兼容性

?輕松協作，不必?fù)?dān)心格式的兼容性。
?請參閱PiXYZ STUDIO支持的格式類型。

保持源文件的等級
獲取文件原始等級（完整場景樹形圖），含：元數據和相關優化函數。

功能強大的算法
充分利用您的CAD文件，用功能強大的算法對文件進行優化：鑲嵌細分、CAD拓?fù)浣Y(jié)構修正，抽取，復原。

管理歷史
用PiXYZ STUDIO的動態修改器堆棧保持完整的制作歷史；需要時進行迭代和微調。

腳本編輯器
用Python腳本編輯器編寫并保存自動過程。

自動導入/導出
優化好腳本后，用戶可使用PiXYZ STUDIO.batch的Python I/O功能自動批處理三維文件。

PiXYZ Studio系統需求

?處理器：intel酷睿i7 2GHz 或更高
?內存：16GB或更高
?顯卡：nvidia Geforce GTX 980Ti或更高
?硬盤空間：1GB或更多
?操作系統：64位 Win7、Win10

PiXYZ Studio支持的格式
PiXYZ Studio的強大之處在于它可以導入大部分主流的CAD數據格式。利用PiXYZ Studio作為橋梁，大家收到一個奇怪格式的文件后，再也不用發愁去哪里找能打開它的軟件啦！下表是目前PiXYZ Studio可以支持的數據格式。作為當前富有活力的數據處理軟件之一，我們也在傾聽用戶的聲音。在不久的將來還會加入很多新的格式，從而深入到更多的細分行業中去！

軟件常用功能都放在觸手可得的地方，熟悉各種CAD軟件的朋友應該很容易上手。當然PiXYZ Studio的界面是完全支持自定義的。您可以根據自己的喜好任意調整界面布局。您甚至可以創建新的工具條，然后在上面放置界面沒有暴露出來的腳本功能。

Pixyz的主界面介紹

PiXYZ Studio 3D導航熱鍵
PiXYZ Studio缺省采用的是CATIA風格的導航方案，您也可以在Preference菜單里自定義這些功能的熱鍵。

::技術特征::

STUDIO工作流程案例
在這個視頻中，您可以看到PiXYZ STUDIO的典型工作流程，如何高效制作并優化您的CAD模型。

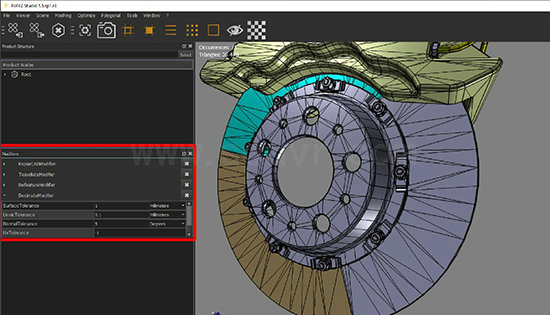

修改窗口
用戶可以使用軟件界面的修改窗口輕松調整三維網格，使用歷史記錄進行可逆操作或修改，操作靈活，可選預設內容。

鑲嵌細分
PiXYZ鑲嵌細分器能把任意一個CAD 模型生成優質低密度網格，高效快速進行鑲嵌細分，大大減少多邊形的數量，優化模型。

去孔
PiXYZ能去除CAD模型中的細節，如：貫穿孔、盲孔、圓角、倒角。可按照輸入設置去除細節。

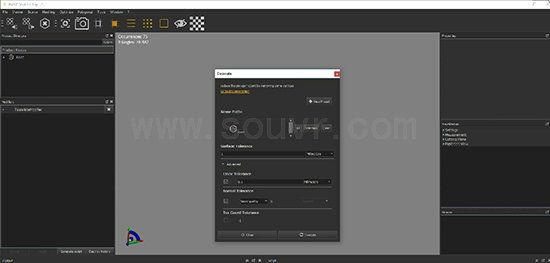

抽取
PiXYZ軟件通過刪除頂點減少多邊形的密度，實現精確控制，完美保持模型的拓?fù)浣Y(jié)構，法線畸變和紋理坐標(UVW)。

隱藏消除
PiXYZ能去除CAD模型中的細節，如：貫穿孔、盲孔、圓角、倒角。可按照輸入設置去除細節。

修復功能
PiXYZ軟件具有修復CAD和網格的功能，如：CAD拓?fù)浣Y(jié)構校正，去除重復面，復連表面，復連多邊形，法線/面的方向統一，等。

全視場圖：管理視場圖
使用專用功能讀取并優化產品原始等級（全視場圖）。

::應用領域::

本產品適合那些需要充分使用三維數據庫的用戶：CAD專家，工程和生產部，通信和市場部，互動式三維開發者，三維美術師，建筑公司等。
