::產品概述::

煤礦機電設備AR故障在線監測與巡檢系統

系統介紹

該系統是以Unity3d為平臺，采用visual studio、Unity3D技術、增強現實、圖像識別、三維建模、在線監測、故障分析與診斷等先進技術，解決了煤礦機電設備的在線檢測與輔助維修虛擬場景的實時響應問題，設備運行狀態與輔助維修一體集成系統。

運行環境

操作系統：Android7.0操作系統及以上；

虛擬設備： AR智能便攜頭戴式眼鏡。

內容介紹

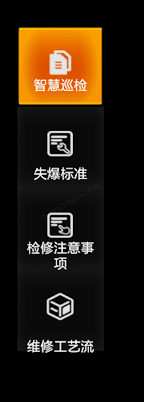

系統以煤礦井下防爆電機為檢測維修對象進行開發，共分為四部分內容分別是：智慧巡檢、失爆標準、檢修注意事項、維修工藝流程；如下圖：

如上圖所示，系統的四大模塊在界面的左側；系統默認進入的是“智慧巡檢”模塊；

操作說明

1、?用戶佩戴AR眼鏡后，注視設備上的標識圖, 該圖像做為該設備的唯一標識，距離控制在能完整看到整個圖像且不宜過遠，距離不超過2米，如下圖;

2、?系統識別到設備（防爆電機）的唯一標識圖像后，會對應的彈出該設備的當前運行狀態，及其它相應模塊的操作選項；如下圖：

3、?用戶可以通過設備的觸摸手柄進行控制系統的操作指針，觸摸手柄如下圖：

4、?用戶需要切換功能模塊時，或?qū)Π粹o進行交互時，可通過操作觸摸手柄的區域操控指針到該按鈕上，(注意：設備不支持單擊（點擊）操作)停留2S后，系統即可切換或激活該模塊（按鈕）；

5、?當視角離開（視線區域內看不到設備的唯一標識圖）時，系統會認為已經離開該設備，所以會關閉相應的顯示，此時眼鏡里看不到內容。

6、當視角再次注視設備的唯一標識圖像時，相應設備的內容會再次顯示出來。

7、操作主界面上的“Close”按鈕，系統退出。

系統運行其他條件

1.?由于系統的在線監測功能模塊，需要與設備在線監測的設備進行實時通信，因此，使用時，監測設備與AR眼鏡都需要同時接入無線網線；

2.?由于是采集計算分析設備真實的運行狀態，所以檢測時，現場的防爆電機需要通電運轉，且可以通過變頻器調節電機的運行速度；
