::: 產品概述 :::

R2V 軟件是一套以影像辨識為基礎的自動圖像矢量化軟件，能將掃描的地圖或影像轉化成矢量圖形，延伸應用在地理信息系統（ Geographic Information Systems ,GIS ）、 CAD 、科學計算等各個領域。

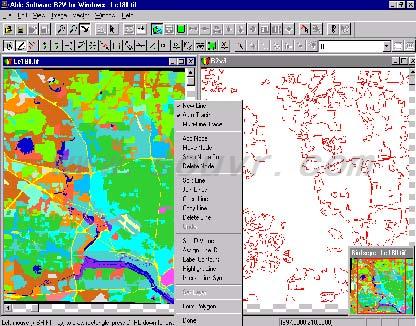

R2V 提供將影像圖片向量化的解決方案，輸入的圖像可以是掃描的制圖、空照圖或衛星影像，而軟件向量化過程可以是全自動不需要人工介入（也可以設置人工操作），使用者只需將掃描的圖像導入并設置向量化指令，所有的線段即可在數秒鐘內被辨識出來、并顯示在原圖像的最上層，供使用者再校正與編輯。一張典型的等高線圖或區域地圖通常以 300 DPI 的黑白或灰階掃描，在 Pentium 級 PC 上，數秒內即可完成矢量化，若輸入的影像是彩色的繪圖，只需使用彩色掃描，R2V 將依色彩分類、分別矢量化各個顏色區塊，然后用半自動矢量標簽工具標示每個區塊的輪廓。

針對需要整合圖像及矢量資料的使用者， R2V 智慧型編輯軟件提供您在同一個窗口下處理各種類型的數據，包括點、線、面、文字標注、圖像像素以及控制點等。其強大的編輯處理能力，可用于矢量的編輯、地表座標校正、加注標記… 等運用，延伸圖像資料的后制整合。使用 R2V，可以自動的矢量化圖片，快速敏銳的完成空照圖或衛星照片的數據化或地理解析工作，用全新的航攝照片等圖像、更新既有的矢量數據資料。

若使用者需處理大量的地圖或圖像資料，R2V 的電腦批次處理功能能簡化繁瑣的手續。首先只需記錄圖像并設置 R2V 的矢量化編輯工具，然后導入所有的影像文件，無論是 50 張或 500 張、甚至更多，只需一個指令即可加工處理它們，通過先進的設置處理，能完整的轉換存貯矢量化數據資料。

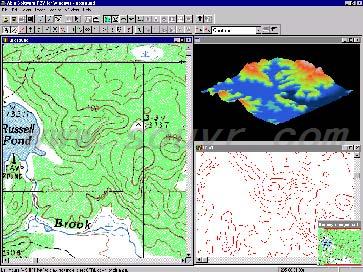

R2V 軟件亦提供先進的 3D 展示功能，能讀取等高線圖形數據，自動化生成 3D 模型、通過各個角度查看。 3D 模型可以被輸出成 DXF 、 VRML 和 XYZ 文件格式。

世界各地有超過 60 個國家的研發單位選擇 R2V 軟件作為圖像矢量化的工具，有效延伸影像后制，開發在圖像繪制、地理信息系統 … 等應用上。相關領域 包含資源與環境、土地、科學計算、數學、測量、地理信息系統以及旅游、城市、網絡、機械、地質等專業，涉及道路、設施管理、地籍管理、 3D 顯示和應用、企業管理、環境監測、精細農業，以及主題式 GIS 檢索系統等各個不同領域。有效利用寶貴的影像資源，擴充至各方運用中。

::: 應用范圍 :::

世界各地有超過 60 個國家的研發單位選擇 R2V 軟件作為圖像矢量化的工具，有效延伸影像后制，開發在圖像繪制、地理信息系統等應用上。相關領域 包含資源與環境、土地、科學計算、數學、測量、地理信息系統以及旅游、城市、網絡、機械、地質等專業，涉及道路、設施管理、地籍管理、 3D 顯示和應用、企業管理、環境監測、精細農業，以及主題式 GIS 檢索系統等各個不同領域。

::: 技術特征 :::

先進的矢量化工具：R2V 提供 3 種矢量化方式

1. 全自動矢量化

只要一個指令即可快速產生高質量的矢量化掃描圖片，批次處理工具允許一次矢量化數個影像文件而無須任何人工的介入。處理過程只需記錄您的圖像以及設置 R2V 的矢量化編輯工具，然后導入所有的影像文件，一個指令即可簡化大量繁瑣的工作，通過先進的設置處理功能，能完整的轉換存貯矢量化數據資料。

2. 互動式的線條輪廓追蹤

運用互動式追蹤功能，可以清楚精確的選擇矢量化部分線條。選擇圖像中的兩個點，讓 R2V 精準、聰明的自動追蹤兩點間的線條，針對復雜的地圖或圖像，使用此追蹤的功能，能矢量化一群組線條輪廓，轉為矢量資料。

3. 手動的數位化方式

通過 R2V 簡易的矢量化編輯，你可以在圖像上輕松的描繪線條、縮放大小，或為特殊的應用、快速的設置讀取出數據資料。

完善的矢量編輯工具：

R2V 提供一套完整的以影像圖為底圖的矢量編輯工具，所有轉換成矢量檔的線條數據，都可以再被設計、移動、結合、切割、著色、加入標簽等功能。互動式的多邊形編輯工具（ polygon editing tool ）可以輕松的建立圖形。

矢量標簽以及等高線地形圖數據化：

線條可以被加注不同 ID 值，輸出成繪制圖或 GIS 系統所需的屬性信息。半自動的等高線標簽工具（ contour line labeling ）能支持快速的等高線圖高度以及信息的描繪。

復合圖層管理：

通過 R2V 圖層管理功能（ layer manager ）定義各個不同圖層，能有效組織、管理不同的矢量資料。被建立的各個圖層，能完整的被輸出至支持的多種矢量文件格式中。通過圖層管理功能，矢量資料能在各個圖層、或移動至不同圖層再加工、編輯，有效達成資料編整管理。

?

點資料數據化：

能完整的支持點資料數據化的工作。點資料可以被建立、移動、以及加注，點資料可以被輸出至所有支持的矢量文件格式中。

自動多邊形圖形建立：

通過一道指令點選，即可從矢量化的線條中自動建立成多邊形圖層，而這些多邊形可以在 R2V 線條編輯功能中再被修改標示。

強大的圖像編輯：

R2V 提供強大的圖像編輯工具，能輕易的將圖片像素編輯修正。所有的圖片類型，包括 1-bit 的黑白單色、灰階圖片，8-bit 或 24-bit 的彩色圖片，都能在圖片像素工具中（ Image Pixel Tool ）被修改調整。像素繪圖功能能輕松的編輯修正像素值，為整個影像修正區隔掉不必要的雜質、整理圖像背景，或合并色彩圖層。

地表座標定位：

矢量化影像可以被賦予地表座標定位，可存貯成 GeoTIFF 文件格式，完全的相容于支持 GeoTIFF 文件格式的其他軟件系統。

自動的文字辨認功能：

自動的察覺、辨認各種字型、尺寸、不同語言的文字?？蓮椥缘脑賱h減、修改。

?

合并多重地圖或影像：

使用 R2V 可以分別矢量化多個地圖影像，亦可通過控制點設置合并多張信息，匯整成單張數據。被整合的信息仍然可以像單張地圖一樣，在 R2V 中繼續被編輯修改。通過影像整合指令（ Image Merge command ），可以整合多張圖像資料。

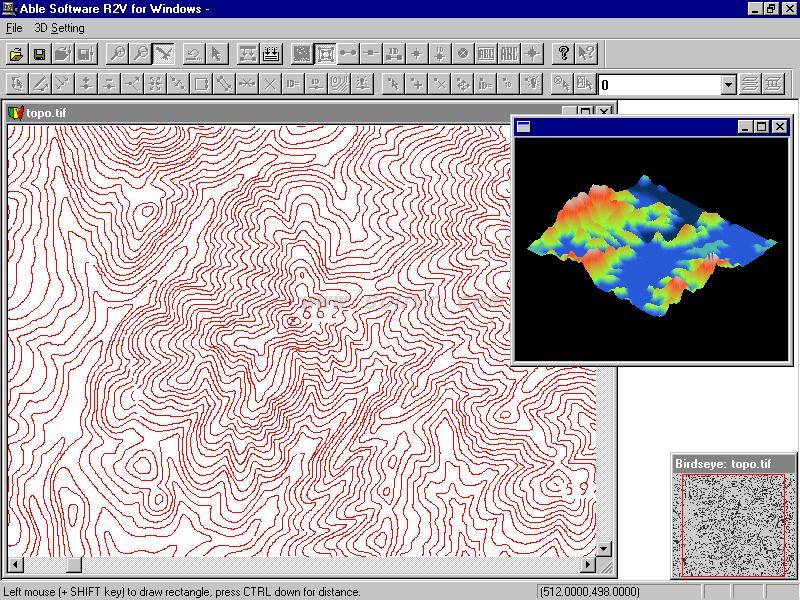

3D 展示：

通過 R2V 先進的 3D 展示、及自動化生成工具，能讀取等高線圖形數據自動創造出 3D 資料模型。使用者可以查看通過各個角度、查看 3D 模型。3D 模型可以被輸出成 DXF, VRML 和 XYZ 文件格式。

系統需求：

? Windows 9X / ME / NT / 2000 / XP
? Pentium 級以上的 CPU
? 最少 32 MB RAM
? 最少 5 MB 的硬盤空間
? 最少 16-bits 色彩品質或以上

::: 產品規格 :::

• 圖像格式有TIFF, GeoTIFF, JPEG, GIF, RLC, PNG 及BMP
• 支持大多數圖像類型，包括1-bit雙水平圖像, 8-bit 灰度圖像及彩色圖像(4-bit, 8-bit和24-bit)
• 多數TIFF圖像可以進行壓縮并通過R2V提供的常用看圖軟件導入未壓縮圖像文件
• 圖像大小沒有限制
• 掃描圖像可以存儲為GeoTIFF格式

矢量格式：

• ArcView (Shape file), Arc/Info, Generate, DXF, MapInfo (MIF/MID), MapGuide SDL, IGES, 3D Grid, 3D USGS DEM 及 3D XYZ 矢量 文件格式
• 更多的矢量文件格式正在添加
