::產品概述::
Xbus Master （已停產，替代產品MTw Development Kit）是一款小巧便攜的設備，用于在Xbus、Xsens 數字數據總線系統中控制動作追蹤系統。Xbus Master 通過動作追蹤系統采樣數字數據，向動作追蹤系統供電。Xbus Master 可通過串接電纜或無線連接與PDA 或PC 連接，PDA 或PC 可以將數據導入或應用到任何軟件程序。?

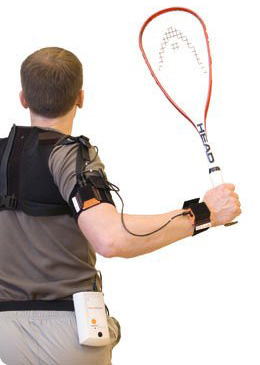

Xbus Master 能夠?qū)θ梭w運動進行流動性測量。MTx提供無偏差的3D定位及運行學數據：3D加速度、3D轉速度和3D地球磁場。
產品特征
? 一條或兩條Xbus串線可以連接多個動作追蹤系統（MTx）
? 在高達512Hz 的可調節采樣頻率下實現多個MTx 同步采樣
? 通過標準USB接口或無線藍牙2.0連接與PC兼容
? 與Xsens MTx軟件和軟件開發工具兼容
? 同步過程中可進行外部觸發和觸發通知
? 可以選擇電池供電或連接外部電源
? 電量低提示
? 64 k byte 通信緩沖器
? 實現MTx供電
? 可伸縮的皮帶設計符合人體動力學原理
應用
? 生物力學
? 人類工程學
? 醫療復原
? 訓練和運動
? 虛擬現實
? 動畫
? 工效學
Xbus Master 兼容藍牙技術配備藍牙模塊的 Xbus Master 已針對以下產品測試成功：
? TDK?藍牙 USB?適配器 (安裝軟件版本 1.3.2.19)
? TDK??藍牙 PC 卡(安裝軟件版本1.3.2.19)
? MSI PC2PC Bluetooth Transceiver Key MS-6967 (安裝軟件版本1.3.1)
? iPAQ PocketPC model 3870/3970/5455
Xsens 建議使用這些產品中的其中之一連接 Xbus Master 藍牙，以獲取超高的使用舒適度和卓越的性能。這些產品經過Xsens 室內Xbus Master 測試。經測試可正常使用的其他第三方產品有：
? Anycom PC-card, Bluecard
? DLINK USB-dongle
? Brainboxes CF
多數兼容藍牙v1.1產品，支持串行埠定義(SPP)，應當同XM相兼容，但是，盡管其他一些產品贊成支持藍牙v1.1標準，包括串行埠定義在內，其可能并不能實現完全兼容。可能引發的問題是連接失敗或數據丟失。
還可使用Xbus 套件，包括：
? Xbus Master藍牙，含數據線、電源適配器、電池和母線
? 包括數據線的5x MTx
? MTx軟件開發套件
? MTx軟件
結合一整套MTx 產品，Xbus Master能夠?qū)崿F(xiàn)對人體運動的流動性測量。MTx提供無偏差三維定位及各種數據，包括：3D加速度、3D轉速度（回轉儀速率）和3D地球磁場。Xsens MT 軟件與SDK 為Xbus所兼容。
Xbus工具包
Xbus工具包由以下部件組成：
? Xbus Master
? 5個MTx跟蹤器（也可配備其他數量）
? MT管理器和軟件開發工具包
? 附件：
- 5根Xbus電纜
- Xbus Master電纜USB
- 電源適配器
- 4節AA充電電池
- 固定帶
- 藍牙接收器USB
- 手提箱
::應用范圍::
適用于生物力學、人類工程學、醫療復原、訓練和運動、虛擬現實、動畫等諸多領域。
::技術特征::
? 一條或兩條Xbus串線可以連接多個動作追蹤系統（MTx）
? 在高達512Hz 的可調節采樣頻率下實現多個MTx 同步采樣
? 通過標準USB接口或無線藍牙2.0連接與PC兼容
? 與Xsens MTx軟件和軟件開發工具兼容
? 同步過程中可進行外部觸發和觸發通知
? 可以選擇電池供電或連接外部電源
? 電量低提示
? 64 k byte 通信緩沖器
? 實現MTx供電
? 可伸縮的皮帶設計符合人體動力學原理
::產品規格::
| 技術規格 | |
| 類型 | |
| 產品編碼： | XM-B-XB3 |
| Xbus Master | |
| 最多MTx數量： | 10個（兩個Xbus Master可同步支持20個MTx） |
| MTx類型： | MTx Xbus版（MTx-49A##G##） |
采樣頻率： | 10-512赫茲，可選（最大頻率取決于使用MTx的數量） |
| 采樣頻率的示范設置： | 150赫茲（5個MTx，原始數據輸出，藍牙模式） |
| Xbus Master上接頭數量： | 2（可執行2個Xbus字符串） |
| 主機接口 | |
| 電纜類型： | RS-232, USB |
| 無線類型： | 藍牙v2.0（串行端口配置文件） |
| 通常范圍無線電： | 100米（最大輸出功率100毫瓦） |
| 電源 | |
| 工作電壓： | 4.5 - 12伏 |
| 功率： | 2.7瓦（5個MTx，藍牙模式） |
| 電池： | 4節AA 2700毫安電池，可充電鎳氫電池（含） |
| 最少電池供電運行時間： | 3小時（5個MTx，藍牙模式） |
| 電源適配器（歐盟、英國、美國標準）： | 12 V直流1A |
| 物理規格 | |
| 尺寸： | 10 x 15 x 4厘米（寬x長x高） |
| 重量（含4節AA電池）： | 330克（不含電池為200克） |
::下載資料::
Xsens Xbus Master 慣性位置跟蹤器技術規格資料（中文版）
