:: 產品概述 ::

Geomagic Freeform 數字建模系統

Geomagic? Freeform? 是唯一的、多層圖像表示的、啟用觸摸功能的數字建模系統，采用有機形狀和設計，為細節豐富的快速 3D 造型提供了極大便利。它可集成于傳統的 CAD 工作流，也可直接發送至原型設計和制造。利用與 Sensable? Phantom? 觸覺裝置的串聯，Geomagic Freeform 為您提供了充分利用數字工作流程的優勢加快手工造型的速度并增強其感覺。

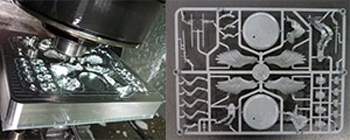

Freeform 是許多數字制造和設計過程的關鍵組成部分，而且它也可用作從最初設計到可生產的最終模型的完整工作流程的單獨來源。在 Freeform 中創建的模型可使用快速原型、CNC 機加工、快速成型制造或其他傳統生產工作流程進行制造。

Geomagic Freeform 的多功能性和豐富的工具集使它成為現今數字設計流程的重要組成部分，也是從概念到生產就緒模型的一個完備解決方案。Geomagic Freeform 是唯一能讓用戶按其要求選擇恰當?shù)慕D像表示的軟件。在單一模型中，設計人員可在體元（數字粘土）、NURBS、細分面和多邊形網格建模之間切換，充分發揮 3D 造型的優勢。新版 Freeform 還帶有高級紋理處理功能。設計人員現在有能力創建和應用細節豐富的、尺寸可控的紋理和圖案，時間不超過一分鐘，而這些圖案可立即用于原型設計和生產。我們還提供 Geomagic? Freeform? Plus 版本，它包括 Geomagic Freeform 中的所有工具，此外還增加了模具制作和制造工具、NURBS 表面處理、實體設計工具和 CAD 零件互用。

Geomagic Freeform 為客戶提供他們增強生產力、提高設計品質和加速上市所需的工具。Freeform 豐富的工具集可用于各種行業的造型產品設計 – 消費產品、醫療器械、鞋類、家居裝飾以及其他行業 – 而且他的專用功能使用戶早在設計過程就能對潛在的問題進行分析、識別和解決。因此，您能夠輕松保持工藝控制的同時，還能夠避免生產過程中出意外。

Freeform 和 Freeform Plus 分別可用于 Geomagic? Phantom Omni? 或 Sensable? Phantom? Desktop? 觸覺裝置。這些觸覺輸入設備向您的手上提供力反饋，并在 3D 空間進行準確定位，從而使您能夠使用推、拉、刻、拖和平滑模型等功能，就像是在進行手工造型。

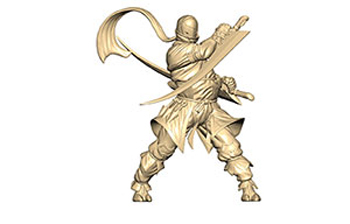

玩具制造
Freeform 使玩具制作者能夠兩全其美。他們可以進行原創并精心設計有別于其他玩具制作者的產品，同時能夠確保順利進行生產準備和處理。利用 Freeform，將來自生產公司、設計人員和制造工程師的輸入飛速合并是很簡單的事情。

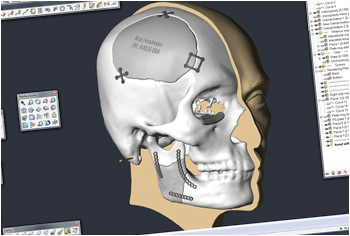

醫學植入物以及手術模擬

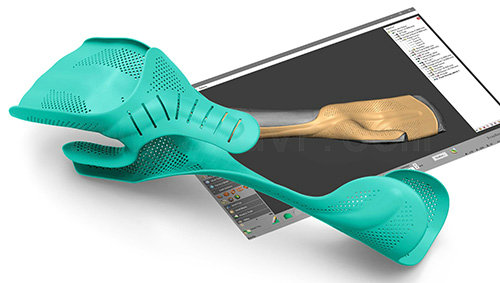

Geomagic Freeform 為醫療專家和設備制造商提供快速創建患者特定的器械和手術指南、定制修復和配套矯正術的方法。設計人員可將 CT 和三維掃描資料導入到 Freeform 中，然后創建并操作按記錄時間生成的準確模型，從而確保患者安全。

消費產品制造
利用 Freeform 的多功能性，產品設計人員可快速從單品設計理念轉變到多次設計迭代的試驗。他們甚至能夠?qū)F(xiàn)有產品的三維掃描資料結合到新產品設計中。成功的設計則可用 Freeform 的直觀界面輕松精調，并快速準備制造。

Geomagic Freeform功能

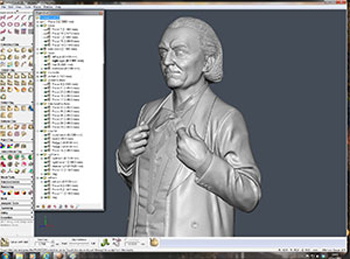

Geomagic Freeform 使用虛擬粘土提供了無與倫比的創造自由度，并且包含 Phantom? 設備 – 帶有力反饋的真正三維界面。用戶在三維空間里的工作前所未有的快速，因?yàn)樗麄冊谀Ｐ吞摂M粘土上利用了其觸覺，感覺就是真實的粘土。Freeform 系統容易學習，用戶通常在幾天內就具備生產能力。

Geomagic Freeform 支持 Geomagic Phantom Desktop 和 Geomagic Omni devices。

功能

構造粘土
可輕松快速地構造基本形狀、執行線剪切、旋轉、放樣和擦除。使用諸如“牙膏”、“管道”和曲線球等工具將粘土添加到設計中。利用諸如“擠出平面”等工具對設計輕松進行偏移、膨脹和變形等操作。

造型粘土
在虛擬空間中利用一系列工具（包括刀片、直犁刀、刮刀以及更多刀具）對粘土進行雕刻和造型。使用各種可用工具對設計進行平滑、涂抹和成型等操作。

細節和編輯粘土
使用 Freeform 的細節處理工具可以不受任何限制地對粘土進行拖曳、做脊和變形等操作。受益于全范圍的選擇和移動功能，從而能夠重新定位、對齊和分開設計。受益于尺寸控制范圍，從而能夠在設計中進行準確輔助。

三維曲線
輕松繪制、修復和編輯曲線；將草圖轉成平面工程；相交草圖和偏移曲線。

平面功能
在平面上創建、編輯和繪制草圖、確定平面方位和復制剖面圖。

二維草圖繪制
可利用鉛筆、手寫、控制點曲線以及基本的二維圖形（比如直線、弧線和圓等）完全在 Geomagic Freeform 中創建和編輯草圖。

網格、上彩和渲染
? 導入網格模型并轉化為粘土，然后使用一系列工具對數據進行編輯，即進行縫合、變形和拖曳獲得所需的形狀。在模型上利用噴筆工具、注釋、覆蓋圖像對數據進行上彩，并且可利用 mental ray? 渲染引擎進行渲染。
? 導入和導出二維及三維行業標準格式，包括 OBJ、STL、PLY、DXF、IGES 曲線、JPG 以及其他格式。
?

求值和分析
測量大量屬性，比如表面積、體積和片密度，并逐片分析配合、相交和厚度。利用分辨率選項來顯示模型，從而提高處理速度并優化可縮放的二次視圖。

定制和實用工具
切換新的顯示圖進行底切、隱藏/顯示曲線和適合視圖，定制 UI 顏色方案和喜愛的調色板。
?

Geomagic Freeform 和 Geomagic Freeform Plus

精確·有機? 工程

Geomagic Freeform 和 Freeform Plus 可用于解決復雜設計和制造的種種難題。全面的3D有機工程設計工具，將基于觸覺感應的模型雕塑、曲面創建、設計理念建模、3D掃描處理、CAD互操作性和模具制造等多種功能集于一身，讓用戶借助數字化設計，感受非同一般的粘土建模體驗。

全新的設計方法
突破傳統 CAD 設計的局限性，將您的創想變?yōu)楝F(xiàn)實。GeomagicFreeform 提供全面的設計與雕刻工具集，用來雕刻、細化并改變虛擬粘土模型成為您想要的樣子。Geomagic Freeform Plus 具備豐富的工具集可用于先進的工業設計中，這些工具包括從數字粘土及多邊形自動轉換為 NURBS 曲面、型腔模具和五金模具設計、去殼、拔模角分析、分模線、復雜有機形狀曲面創建工具等。

內置精度，可設計任何事物
Geomagic Freeform 在傳統CAD軟件之上更進一步。其混合建模系統結合曲面、實體、網格、SubD 細分曲面和粘土等多種不同的建模范式，靈活多變，功能強大。SubD 可制作平滑曲面和鋒利邊緣，用 NURBS 和實體范式可精確定義 CAD 構型，粘土范式可執行變形和浮雕操作。

有機設計與傳統 CAD 相結合
Geomagic Freeform 的設計目的在于幫助您將設計作品變?yōu)樽罱K產品，它多包含的強大的互操作性工具能夠處理的輸入和輸出 3D 文件格式包括STL、OBJ、PLY、IGES、STEP 以及其它中立文件格式。Freeform Plus還支持其它 CAD 格式。把CAD 文件與雕刻功能結合，用戶可以創建具有精確尺寸定義的有機實體。

快速導入并修復 3D 數據
可輕松導入 STL、CAD、掃描和其他各類來源的 3D 數據，并直接應用到設計當中。能夠快速修正缺損和低質量的 3D 數據，獲得平滑可操作的模型。采用雕刻和浮雕工具，塑造紋理層的真實感。能夠即刻 3D 打印出實體幾何用于傳統制造業，或輕松以多種格式導出，供下游工作流程使用。

使用3D工具完成3D任務

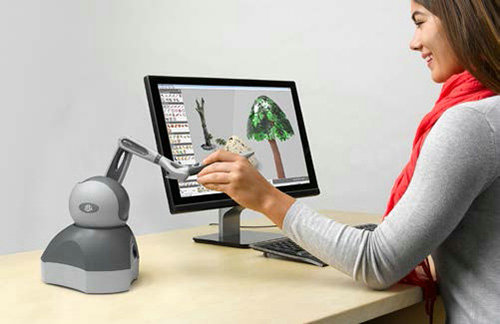

為實現徹底的自由表達，讓建模過程更加捷，Geomagic Freeform產品獨家采用了 3D Systems Touch 力反饋觸覺設備，用戶能夠在虛擬環境中得到真實的雕刻體驗。用這種方式更為直觀地與3D設計展開交互，縮短了學習過程，加速設計，讓用戶得以產出一流的3D 數據。

Geomagic Sculpt 與 Freeform 功能比較

Geomagic 3D 有機工程設計系統顛覆傳統，運用全新的方式讓設計活靈活現，可滿足各類設計的需要。其中 Geomagic Sculpt 能夠簡單、快速地創建有機數模用于 3D 打印。Geomagic Freeform 具備高精準性、互操作性和多種工具，可滿足制造業產品設計的需求，F(xiàn)reeform Plus兼?zhèn)湎冗M(jìn)的模具制造功能。

Geomagic Freeform? 2019 擴展您的個性化定制設計

更 加 高 效

將重復的工作流程消減80%甚至更多
? 記錄各種系列任務，創建一個DynabotTM 自動運行常用程序和進程。
? 通過隱藏不常用的工具來簡化軟件界面。
? 使用透明對話框獲得更多 3D 工作空間。
? 用新的圖案化和混合結構工具，加快工作速度。

更 加 便 捷

新用戶上手快，能很快應用 Freeform高效工作
? 使用 Dynabot 創建逐步引導的自定義向?qū)Ы＞`，所以即使新手也能快速完成復雜的建模任務。
? 自定義工具欄只顯示您需要的工具，避免雜亂，使培訓新用戶更容易。

更 加 一 致

將實踐結果嵌入 Freeform 確保高質量結果
? 團隊中每個人都可以受益于你的用戶經驗。
? 創建一系列 Dynabot，用統一的設置和明確的準則規定具體程序和進程，這樣每個人都會獲得高質量的結果。
? 共享自定義工具欄篩選器文件，以便團隊中每個人都有相同的優化工具箱。

運行要求:
? 4GB 硬盤空間 (應用程序需1GB，其余為緩存空間). 大數據文件可能對硬盤空間要求更高。
? 1280 x 960 或以上分辨率

另外，您的計算機需滿足:
? Dual Xeon? Pentium? IV 2.4 GHz 或更好
? 2 GB 內存
? Geomagic 推薦顯卡 且顯卡驅動支持 OpenGL 2.1 版本或更高

*Phantom Omni 設備符合IEEE 1394A。如果對相關知識不了解。請參閱“重要注意事項.

運行要求:
? 4GB 硬盤空間 (應用程序需1GB，其余為緩存空間). 大數據文件可能對硬盤空間要求更高。
? 1280 x 960 或以上分辨率

另外，您的計算機需滿足:
? Dual Xeon? Pentium? IV 2.4 GHz 或更好
? 2 GB 內存
? Geomagic 推薦顯卡 且顯卡驅動支持 OpenGL 2.1 版本或更高.

重要注意事項
? Geomagic已經測試了各種不同硬件平臺在上面列出了推薦配置。雖然已盡可能詳細，但不排除硬件制造商更改了他們的產品或代之以其他型號或已經停產而缺乏支持。
? 如果您運行Freeform的系統并未獲得全部認證或缺乏經驗，我們的技術部門將盡一切努力幫助您解決問題。
? Geomagic Freeform的一些用戶已成功地在非上述所列的系統中運行。在這種情況下，Geomagic官方并不推薦此類配置。
? Phantom Omni 為IEEE1394a標準。基于經驗，有些客戶在使用Phantom Omni時遇到困難，也許是使用控制器卡帶有IEEE 1394A芯片組，比如NEC或驅動程序組。在這種情況下，可能需要更新或更改1394控制器卡的驅動程序或嘗試單獨的外接1394控制器卡。
? Geomagic沒有正式支持Mac機型；一些Geomagic客戶已經成功地在使用Boot Camp在Mac與Windows上運行Freeform。

::: 應用范圍 :::
適用于設計，建模，數字娛樂，城市規劃，教育等諸多領域。

::: 技術特征 :::
? 使用虛擬粘土提供了無與倫比的創造自由度
? 細節處理工具可以不受任何限制地對粘土進行拖曳、做脊和變形等操作
? 輕松繪制、修復和編輯曲線
? 在平面上創建、編輯和繪制草圖、確定平面方位和復制剖面圖
? 創建和應用復雜的、尺寸可控的紋理
? 二維草圖；導入二維數字作品文件
? 自動對齊各種數據集
? 用于體元、多邊形網格、SubD 和 NURBS 建模的工具集
